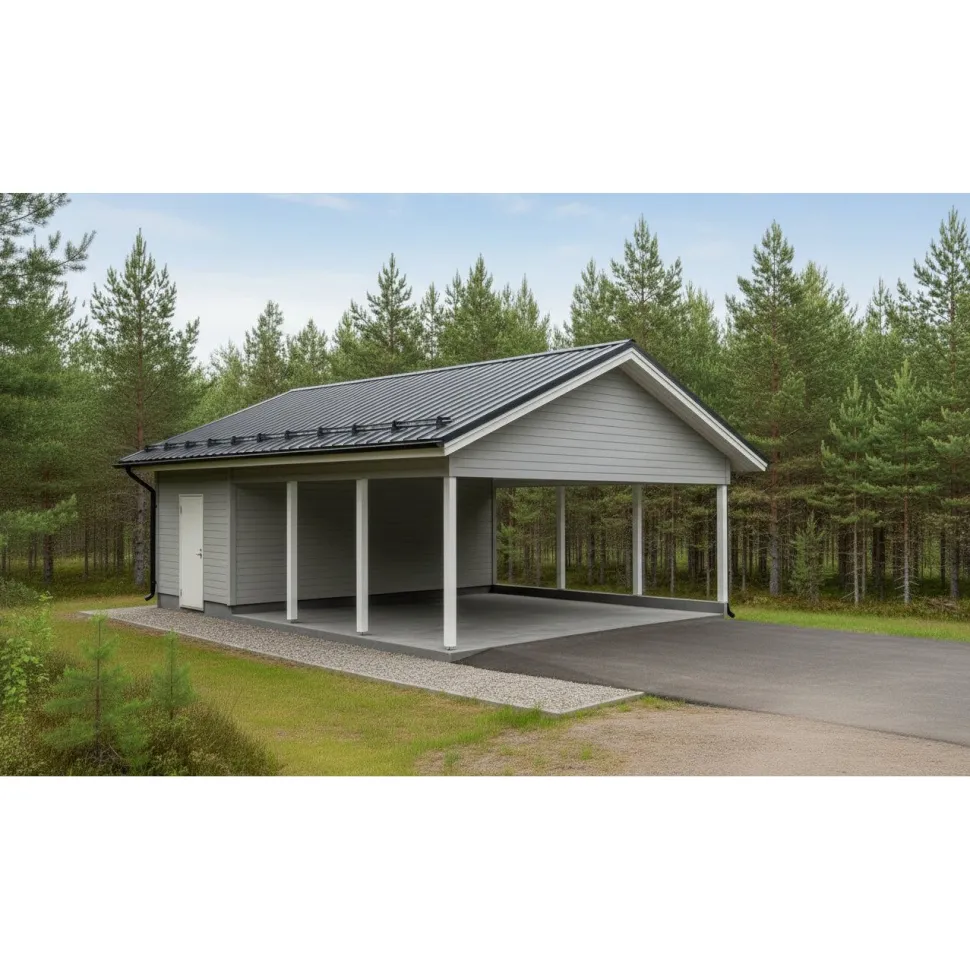

Autokatoksen runkopaketti, kahden auton avoin katos kylmällä varastolla, kerrosala 21 m²

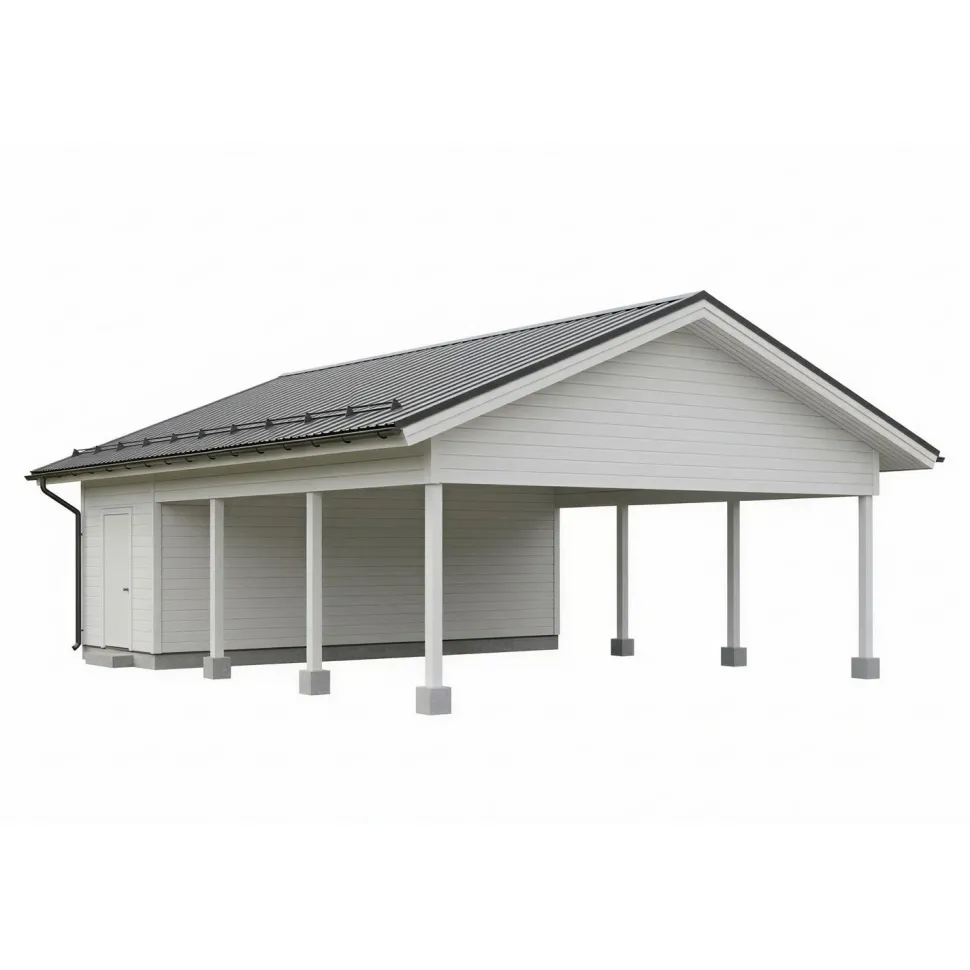

Kahden auton avonainen katos jossa on eristämätön varasto. Varastossa oven molemmin puolin jää lähes 900 mm vapaata tilaa tavaroiden varastoimista varten. Yksinkertaiset rakenneratkaisut, selkeät rakennesuunnitelmat ja seinäkohtaiset runkokuvat tekevät runkorakentamisesta helppoa ja nopeaa. Rakentaminen onnistuu hyvin omatoimirakentajalta ja on kustannustehokasta teettää ammattirakentajalla. Tuote soveltuu käytettäväksi eristämättömissä rakennuksissa joihin ei tule levytyksiä tarvittavien palo-osastointien lisäksi.

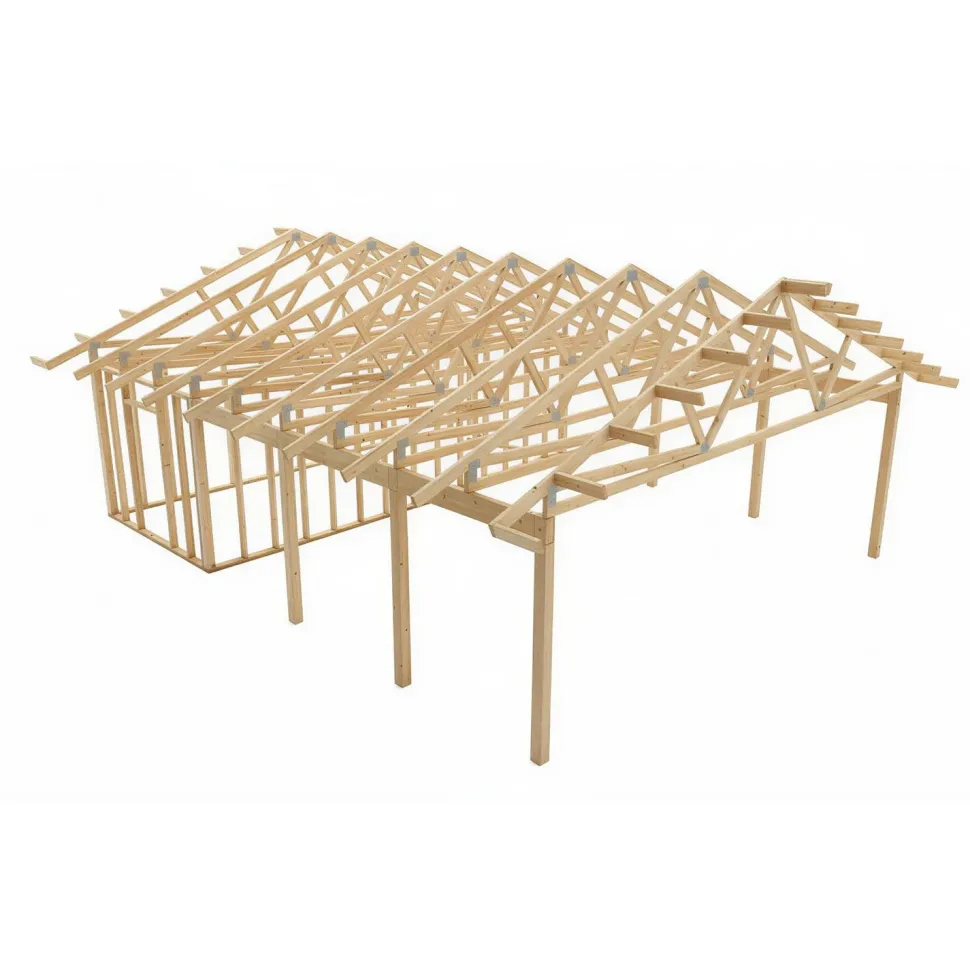

Runkopaketti– valmistetaan Suomessa aina tilauskohtaisesti rakennuspaikan lumikuormat huomioiden. Runkopaketti sisältää seinien runkotolpat, yläjuoksut, alajuoksut, sekä päätyseinien ja väliseinän päälle tulevat sisäkaton laudoituksen kiinnityspuut. Lisäksi pakettin sisältyy rungon puutavarat 4 ikkuna-aukon ja yhden käyntioviaukon rakentamiseksi. Seinien puutavara on 42 mm x 98 mm ja runkotolppajako on 950 mm. Seinien runkotolpat toimitetaan oikeaan mittaan sahattuina. Muut puutavarat sahataan työmaalla suunnitelmien mukaisiin mittoihin. Katon osalta pakettiin kuuluvat päätyräystäiden puut 42 mm x 123 mm oikeisiin mittoihin sahattuina, sekä teollisesti valmistetut nr-ristikot 123 mm yläpaarteella. Pakettiin kuuluu myös kulmaraudat ankkurinauloineen ristikoiden kiinnitystä varten. Katoksen liimapuupilarit toimitetaan katkaisuvaralla ja palkit määrämittaan sahattuna.

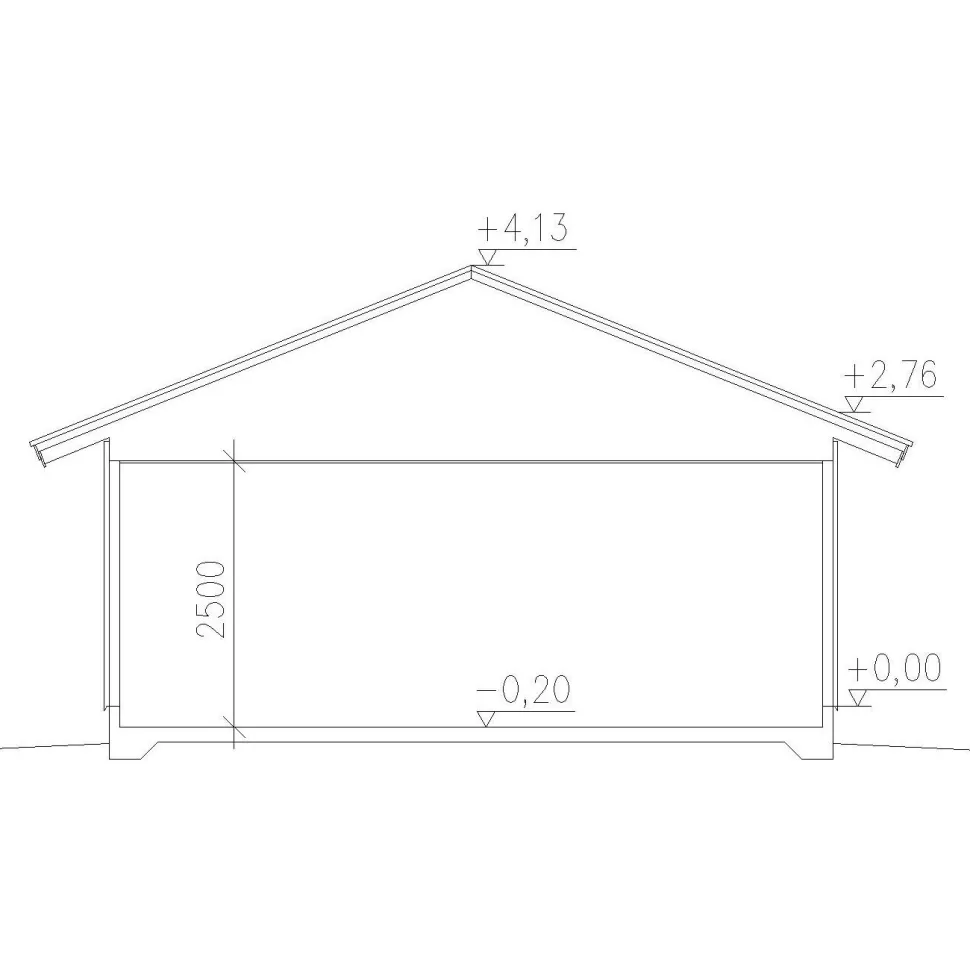

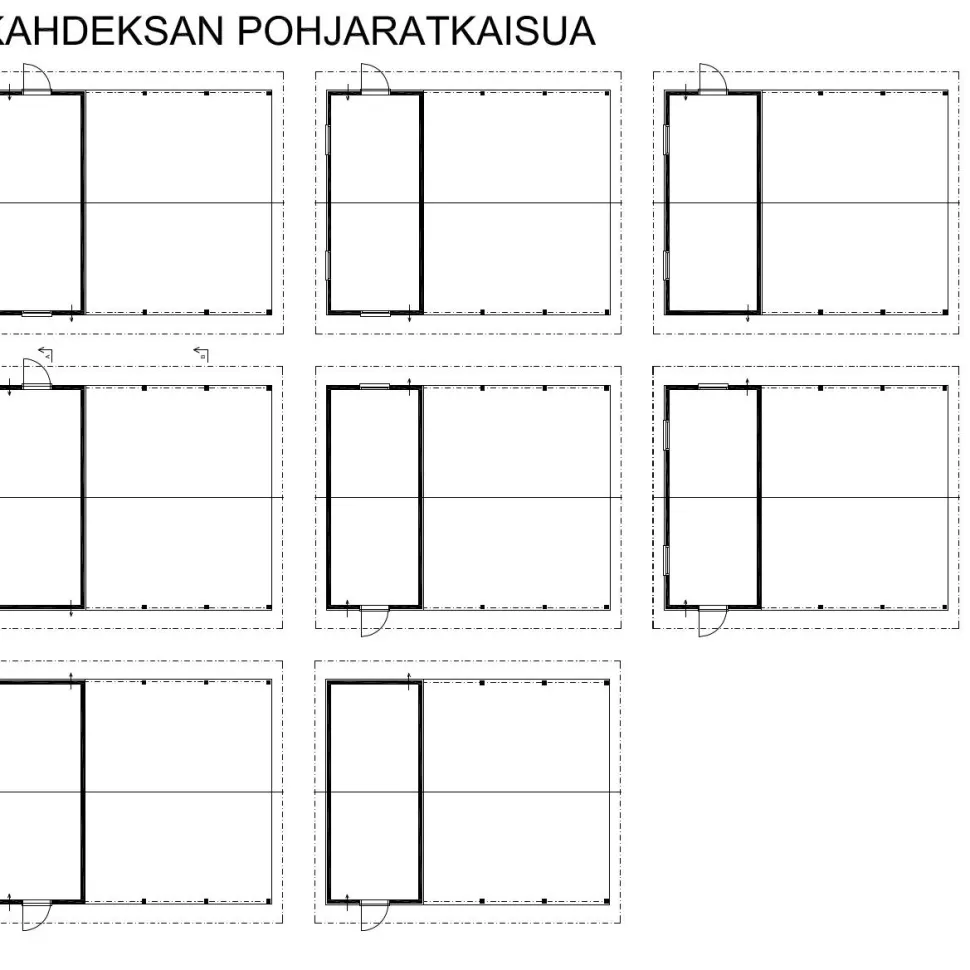

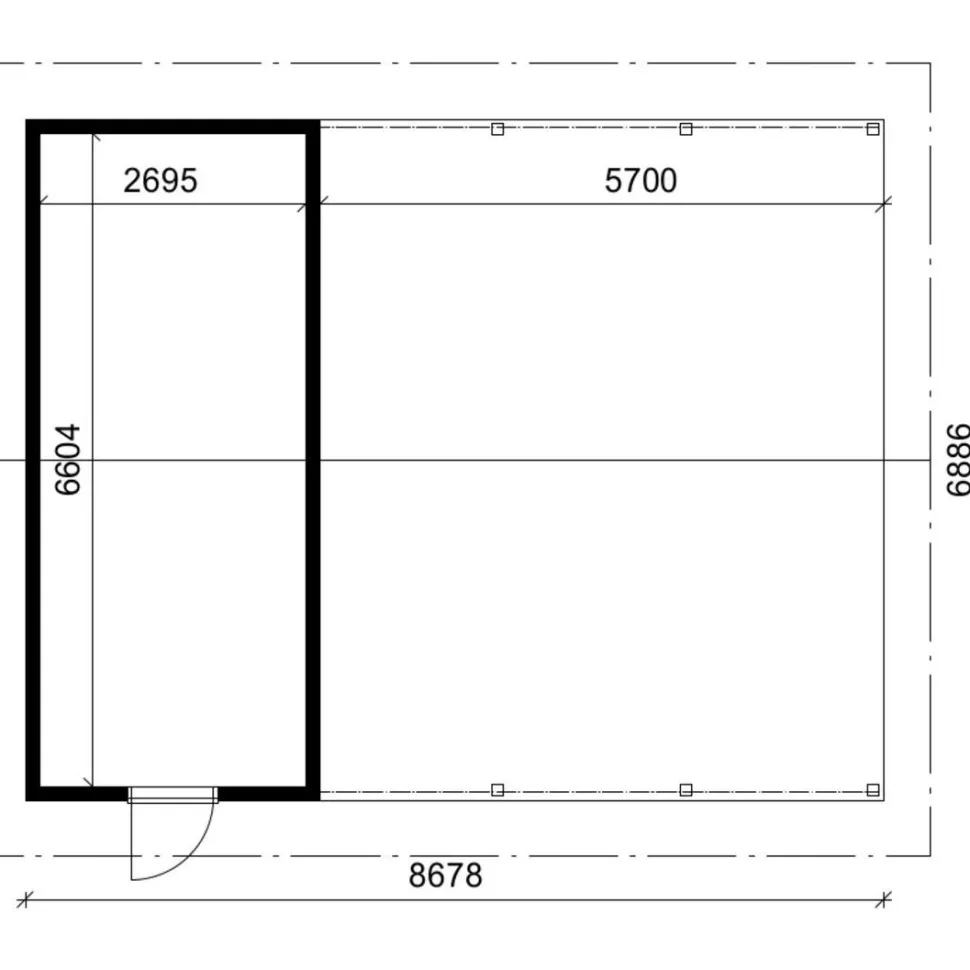

Lupakuvat rakennuksesta voi tilata runkopaketin tilaamisen yhteydessä, tai ne voi tilata ennakkoon. Lupakuvat sisältävät arkkitehtisuunnitelmista pohjapiirustuksen, julkisivupiirustuksen, sekä leikkauksen.

Huom! Ei sisällä asemapiirrosta.

Perustuksen mittapiirustus periaateleikkauksineen toimitetaan arkkitehtisuunnitelmien yhteydessä pdf-muodossa. Tämä mahdollistaa perustusten suunnittelun ja tarvittaessa perustuksen rakentamisen ennen runkopaketin tilaamista.

Rakennekuvat toimitetaan pdf-muodossa tilaajalle runkopaketin tilaamisen jälkeen. Rakennekuvien osalta viralliset ristikkosuunnitelmat toimitetaan tilaajalle pdf-muodossa heti ristikkosuunnittelun jälkeen. Ristikkosuunnittelu toteutetaan rakennuspaikan lumikuormien mukaisesti noin kolme viikkoa ennen runkopaketin toimitusta. Ristikkotoimituksen yhteydessä toimitetaan ristikoista paperikopioina yksi työmaasarja, sekä asennus- ja säilytysohje.

Mikäli toimitusosoite on Rovaniemen pohjoispuolella Lapissa tai saaristossa tai kaipaat yksilöllisesti suunniteltua ratkaisua, ole yhteydessä .

Tuotetiedot:

• Tuotemerkki: Timburg
• Tuotenumero: TIM-950-2VK1-RUNKOPAKETTI
• Syvyys: 6886 mm
• Leveys: 8678 mm
• Pintakäsittely: Puuvalmis

• Pinta-ala (m²): 39
• Katon kaltevuus (°): 21,8
• Materiaali: Puu
• Kattomalli: Harjakatto
• Sisältää vesikatemateriaalin: Ei
• Sisältää lattian: Ei
• Ikkunoiden lukumäärä: Materiaalitoimitus 4 kpl ikkuna-aukon rakentamiseen
• Autopaikkojen määrä: 2 kpl
• Toimitussisältö:
  • NR-kattoristikkot
  • Kattoristikoiden kiinnityskulmat
  • Ankkurinaulat kiinityskulmille
  • Seinien runkotolpat 42 mm x 98 mm
  • Seinien ylä- ja alajuoksut 42 mm x 98 mm
  • Sisäkaton laudoituksen kiinnityspuut päätyseinille 42 mm x 98 mm
  • Päätyräystäspuut 42 mm x 123 mm
  • Ikkunoiden runkojen vaakapuut 42 mm x 98 mm
  • Käyntiovien yläreunan vaakapuut 42 mm x 98 mm
  • Varapuut 2 kpl 42 mm x 98 mm L-4200 mm
  • Autokatoksen liimapuupilarit 115 mm x 115 mm
  • Autokatoksen liimapuupalkit 90×225
• Materiaalitoimitus 1 kpl ovi-aukon rakentamiseen
• Autokatoksen pinta-ala: 39 m²
• Varaston pinta-ala: 18 m²
• Autokatoksen vapaa leveys: 6550 mm
• Autokatoksen vapaa pituus: 5700 mm
• Varaston sisätilan leveys: 6600 mm
• Varaston sisätilan pituus: 2690 mm
• Sisäkorkeus: 2480 mm
• Ristikkojako: 950 mm
• Seinärungon leveys: 98 mm
• Runkotolppajako: 950 mm
• Toimitukset mahdollisia Rovaniemen eteläpuoleisille alueille, pois lukien saaristo ja saaret
• Seinävahvuus (mm): 98

Emme toimi rakennushankkeissa pääsuunnittelijoina, päärakennesuunnittelijoina, tai perustussuunnittelijoina.
