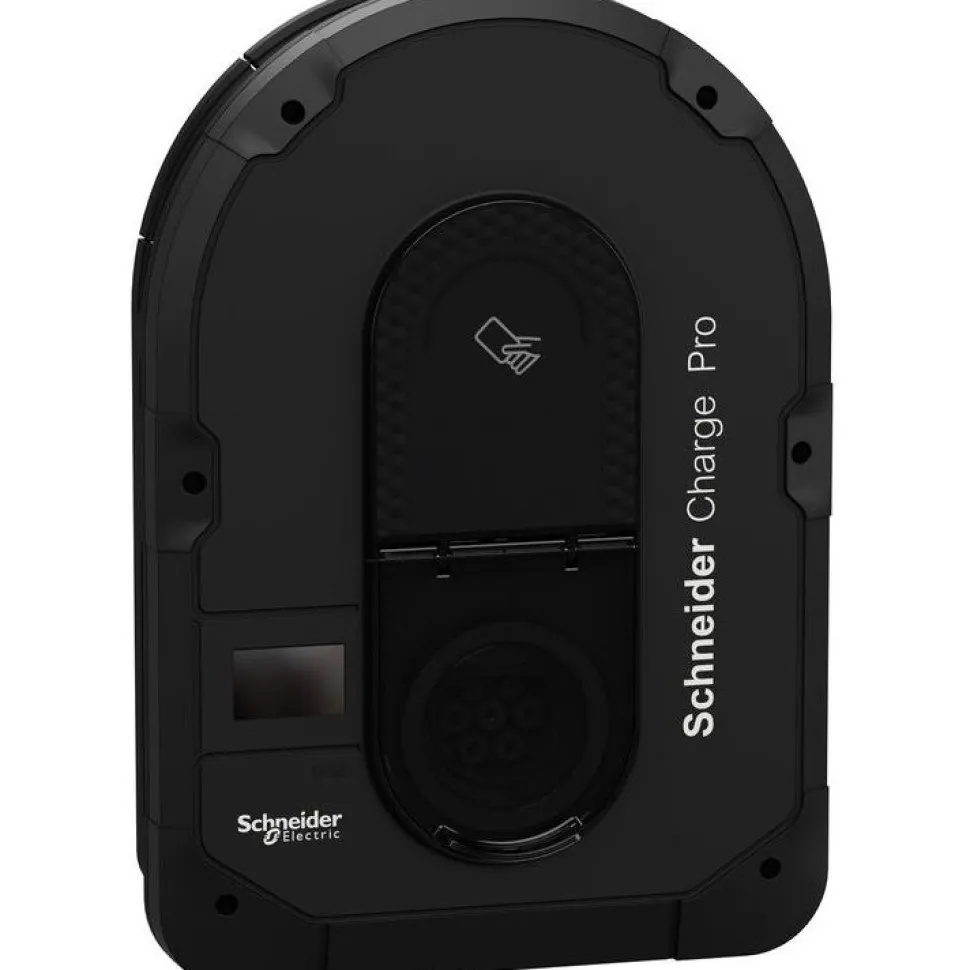

Latausasema Schneider Charge Pro, Type2, 22kW(3x32A), RFID, wifi, MID

Schneider Charge Pro on seinälle asennettava latausasema kaikille IEC61851-1 -standardin mukaisille sähköajoneuvoille. Latausasemassa on T2S-pistorasia, joka on etupuolella. Laitteessa on RFID-tunnistusoptio, MID-sähkömittari, Wi-Fi-moduuli ja 2 Ethernet-porttia.

Nimellinen lähtöteho riippuu siitä, miten tuote asennetaan. Se on 7,4 kW, kun sitä syötetään yksivaiheisena, ja nimellislatausvirta on 32 A alle 230 V (220 V – 240 V) 50/60 Hz: n taajuudella. Se on myös 11 kW tai 22 kW kolmivaiheisena, kun sitä syötetään 16 A:n tai 32 A:n nimellislatausvirralla 400 V:iin (380 V – 415 V) 50/60 Hz:n taajuudella. Sitä voidaan käyttää TN-S-, TN-C-, TT- tai IT 230 -maadoitusjärjestelmissä.

Latausasema on helppo asentaa ja ottaa käyttöön. Sitä suositellaan sekä taloyhtiöihin että leasingautoilijoille. Se voidaan asentaa sekä sisä- että ulkotiloihin ja myös jalustaan. IP-suojausluokka on IP55. Iskunkestoluokka on IK10. Käyttölämpötila on -30 °C – 50 °C. Mitat ovat (W) 292 mm x (K) 418 mm x (S) 136 mm. Sen tuotepaino on 3 kg. Sen väri on musta (RAL 9005).

Se sisältää sisäänrakennetun tasavikavirran tunnistuksen 6 mA (RDC-DD). Laitteessa on myös MID-sähkömittari, Wi-Fi-moduuli ja 2 Ethernet-porttia.

Käyttöönotossa eSetup-sovelluksella voi määrittää, ettei käyttäjätunnistusta ole tai että tunnistus tehdään RFID-tunnisteella latauksen aloittamiseksi. Valkoinen sivupainike aktivoi Wi-Fi Direct -yhteyden, jota käytetään sitten yhteyden muodostamiseen eSetup-sovellukseen käyttöönottoa varten. Latausasemassa on LED-valo, joka vaihtaa väriä punaisen, vihreän, sinisen, valkoisen ja oranssin välillä indikoiden latausaseman tilan.

Latausasema voi kommunikoida Linky Smart Meter -sähkömittarin kanssa TIC-protokollalla. (Vain Ranska) Tämän avulla voidaan säätää reaaliaikaisesti sähköajoneuvolle kohdistettu enimmäisteho talon muiden kuormien kulutuksen mukaan ja mukauttaa kuormaa TIC: n lähettämien tietojen mukaan. OCPP 1.6J -tiedonsiirtoprotokollaa voidaan käyttää yhteyden muodostamiseen latausoperaattorin valvontaan/kolmannen osapuolen pilveen. Se voidaan myös yhdistää internetin kotireitittimeen joko Wi-Fi:n tai RJ45-Ethernet-kaapelin avulla.

Tuotetiedot:

• Tuotemerkki: Schneider Electric
• Sähkötuotesarja: Schneider Charge
• Tuotenumero: S-3505095
• Korkeus: 418 mm
• Syvyys: 136 mm
• Leveys: 292 mm
• Kotelointiluokka: IP55 Info

• Valmistajan tuotekoodi: EVB4S22N40M
• GTIN-koodi: 3606487401209
• Sähkönumero: 3505095
• Valmistusmaa: Kiina
• Tuotteen paino (kg): 6,88
• Älykodin teknologia: Wi-Fi
