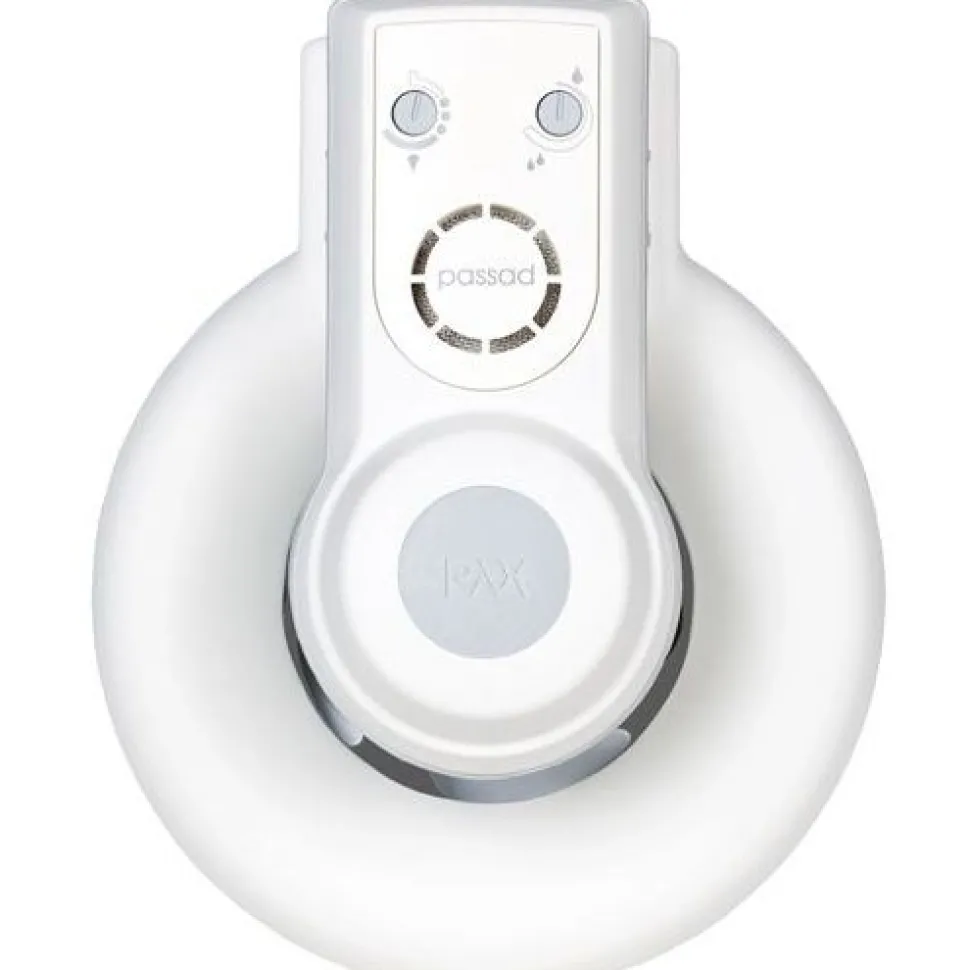

Puhallin Pax Passad 30 valotunnistimella

Pax Passad 30 -poistoilmapuhallin valo- ja kosteustunnistimilla on tarkoitettu tehostamaan luonnollista painovoimaista ilmanvaihtoa. Passad 30 -puhallin on oiva ratkaisu kosteiden tilojen (esimerkiksi kylpyhuone, suihku tai pesutupa) painovoimaiseen ilmanvaihtokanavaan asennettavaksi, kun painovoimainen ilmanvaihto ei riitä pitämään tilaa kuivana. Passad 30 sopii valotunnistimen ansiosta erinomaisesti myös WC-tilaan puhaltamaan epämiellyttävät hajut ulos. Puhallin käynnistyy, kun se havaitsee huoneessa nopean valomuutoksen, tai kun kosteustaso ylittää asetusarvon merkittävästi ja nopeasti (esim. suihkun käytöstä). Puhallin voidaan kytkeä myös käsin päälle erillisestä valo-/virtakytkimestä 15 min jälkikäyntiajalla tai ilman.

Valotunnistin

Puhallin on varustettu valotunnistimella, jota voidaan säätää seuraavilla tavoilla:

• Asento 1: Puhallin käynnistyy heti kun se havaitsee nopean valojen muutoksen tunnistinalueella (N).
• Asento 2: Kuten asennossa 1 lisättynä 2,5 minuutin käynnistysviiveellä.
• Asento 3: Valotunnistin ei ole käytössä.

Kun valounnistin aktivoituu, puhallin käy kiinteän ajan 15 minuuttia, jonka jälkeen puhallin pysähtyy. HUOM! Jos puhallin on käynnistynyt kosteustunnistimen johdosta, sen signaali menee aina valotunnistimen edelle. Puhallin käy tällöin tauotta niin kauan kunnes kosteustaso laskee alle säädetyn arvonsa.

Kosteussäädin

Sisäänrakennettu kosteustunnistin käynnistää puhaltimen, kun huonetilan kosteustaso ylittää säädetyn arvon. Säädä kosteustunnistinta vain silloin kun tila, jossa puhallin sijaitsee on täysin kuiva. Käännä säädintä ensin myötäpäivään kunnes puhallin käynnistyy ja käännä sen jälkeen säädintä hitaasti takaisin vastapäivään kunnes puhallin pysähtyy. Nyt kosteustunnistin on säädetty käynnistämään puhallin, kun huonetilan kosteustaso ylittää juuri säädetyn arvon. Huom! Kosteustunnistinta säädettäessä valotunnistin on säädettävä pois päältä, asentoon 3.

Jälkikäyntiaika

Puhallin voidaan käynnistää erillisen valo-/virtakytkimen kautta jälkikäyntiajalla.

• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin jatkaa käyntiä jälkikäyntiajan 15 minuuttia.
• Jälkikäyntiajan jälkeen puhallin pysähtyy.

Huom! Jos puhallin käynnistyy kosteustunnistimen johdosta, sen signaali menee aina jälkikäyntiaika -toiminnon edelle. Puhallin voidaan lisäksi käynnistää ja pysäyttää ilman jälkikäyntiaikaa.

• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin pysähtyy välittömästi.

HUOM! Ilmoita sähköasentajallesi ennen laitteen asennusta, jos tarvitset tätä toimintoa. Se edellyttää sähkökytkentöjä erilliseen valo- tai virtakytkimeen.

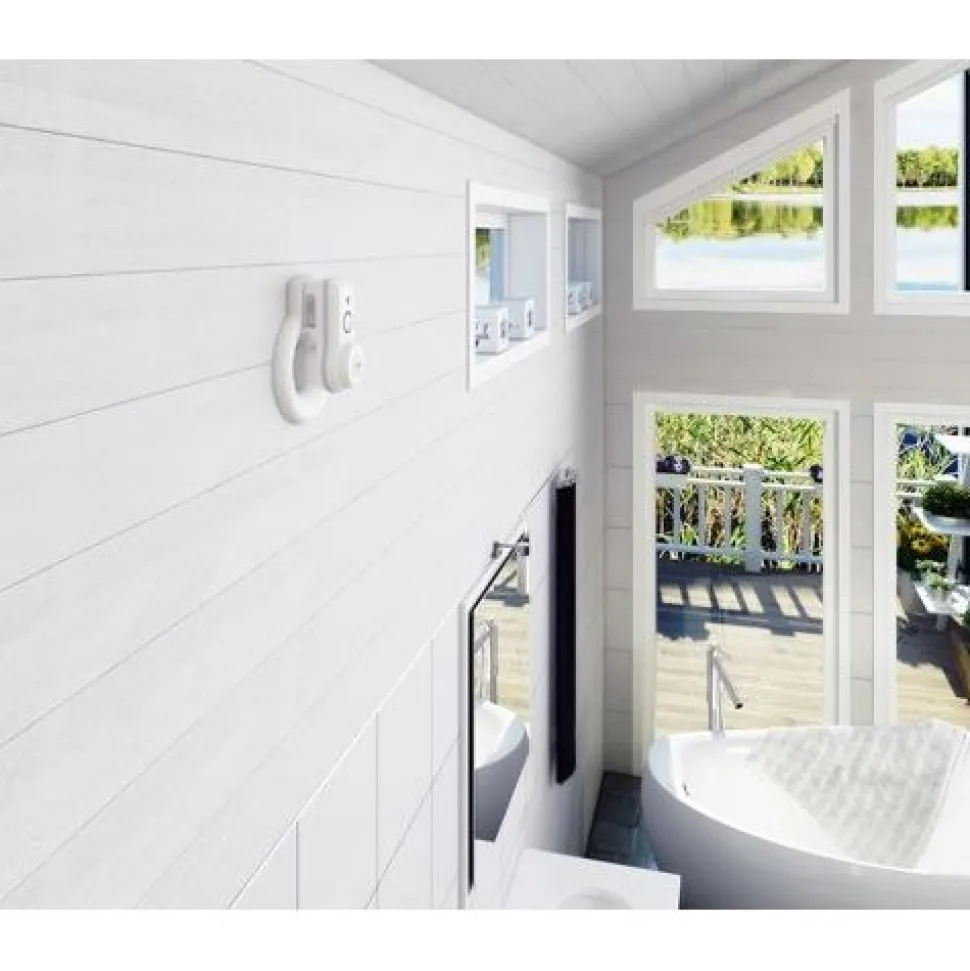

Puhaltimet on helppo asentaa ja pitää puhtaana. Poistoilmapuhaltimet voidaan asentaa painovoimaiseen ilmanvaihtokanavaan, esim. kattoon tai hormiin. Puhaltimet ovat sisään asennettavia malleja ja sopivat kanaviin, joiden halkaisija on 100-140 mm.

Lisävarusteet:

Mikäli puhallin halutaan asentaa kanavaan, jonka halkaisija on suurempi 140 mm, voidaan asennuksessa käyttää Pax-peitelevyä. Jälkiasennettavalla Pax Passad -takavedonestimellä voidaan välttää vetoa, kun puhallin asennetaan kanaviin, joissa ei ole luonnollista ilmanvaihtoa (esimerkiksi ulkoseinän kautta). Edellytyksenä on, että rakennuksen perusilmastointi hoidetaan muun järjestelmän avulla. HUOM! Takavedonestimestä on haittaa, jos puhallin asennetaan kanavaan, jossa on luonnollinen ilmanvaihto. Moninapainen huoltokytkin on myös saatavana lisätarvikkeena Pax Passad 30 -puhaltimelle. Riittävä korvausilman saanti voidaan varmistaa käsikäyttöisillä tai termostaattiohjatuilla Pax-tuloilmaventtiileillä.

Tuotetiedot:

• Tuotemerkki: Pax
• Tuotenumero: LVI-8040621

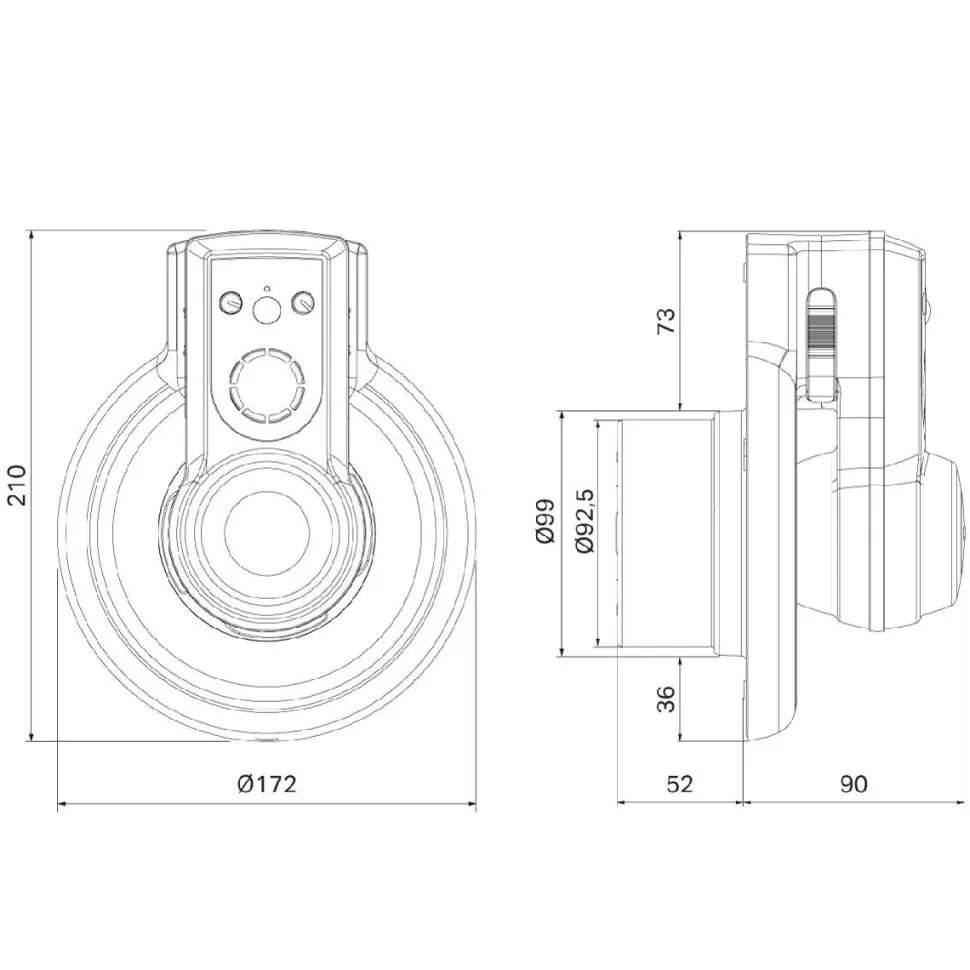

• Korkeus: 210 mm
• Syvyys: 142 mm
• Leveys: 172 mm
• Pituus: 142 mm
• Tilavuus: 5.13 litraa
• Teho: 4 W
• Jännite: 230V
• Kotelointiluokka: IP44 Info
• Väri: Valkoinen

• Pax-tuotenumero: 1855-1
• Sähkönumero: 8510114
• Vastapaine, maksimi: 21 Pa
• Teho, vapaa puhallus: 95 m³/h
• Moottorin tyyppi: Kuulalaakeroitu
• Käyttölämpötila: 5 – 35 °C
• Asennus: Painovoimaiseen ilmanvaihtokanavaan, hormi- tai kattoasennus
• Liitäntä: Piiloasennus
• Äänenpaineen taso maksiminopeudella: 21 dB(A) 3 m
• Materiaali: Polypropeeni
• Paino: 0,84 kg
• Eristysluokka: Luokka II, suojaeristetty, ei vaadi suojamaadoitusta
• S-merkintä (Intertek)
• CE-merkintä

Kanavan halkaisija:

• Minimi ja maksimi ilman asennuslevyä: 100-140 mm
• Minimi ja maksimi asennuslevyllä (lisätarvike): 100-160 mm

Toiminnot:

• Kosteustunnistin
• Valotunnistin jälkikäyntiajalla
• Käsikäyttö erillisestä kytkimestä 15 min jälkikäyntiajalla tai ilman

HUOM! Kaikki sähköasennukset tulee antaa ammattitaitoisen sähköasentajan tehtäväksi

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 172,00
• Pakkauksen korkeus (mm): 146,00
• Pakkauksen syvyys (mm): 212,00
• Rahtipaino (kg): 0,60
