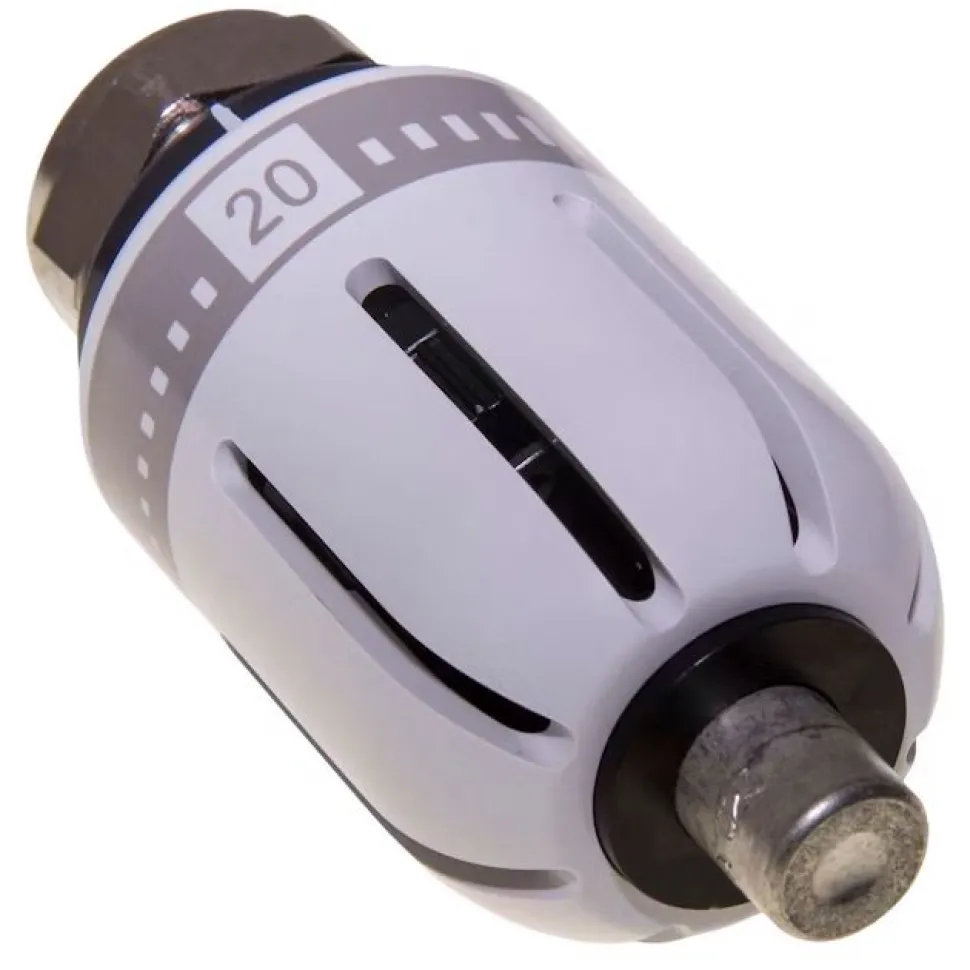

Termostaattiosa patteriventtiiliin Oras Termostar Plus 441010

Termostaatti TermoStar Plus

Tuotetiedot:

• Tuotemerkki: Oras
• Tuotenumero: LVI-4032302
• Halkaisija: 20 mm

• Valmistajan tuotekoodi: 441010
• GTIN-koodi: 6414150025150
• LVI-numero: 4032302
• Säätökohdan rajoitus
• Tehdasasetus on 10°C – 22°C
• Säätökohdan muutos esim. +23°C:een
• Kierrä käsipyörän kohta 20 valkoisen merkkiviivan kohdalle.
• Vedä käsipyörä pois säätökehältä niin, että säätökehä ei pyörähdä. Merkkiviiva ja -piste ovat tällöin kohdakkain.
• Poista rajoitintappien pidätinlevy.
• Siirrä vasemmanpuoleinen rajoitintappi yksi reikä myötäpäivään.
• Työnnä pidätinlevy paikoilleen.
• Työnnä käsipyörä paikoilleen siten, että säätökehän merkkipiste ja käsipyörän kohta 20 ovat kohdakkain.
• Näin on lämpötila rajoitettu 23°C:een.
• Mikäli lämpötila-aluetta halutaan alemmaksi, siirrä rajoitintappia vastapäivään.
• Huolto:
• 1. Tiivisteholkin vaihto: Karavuodon sattuessa voidaan vika korjata verkostoa tyhjentämättä vaihtamalla tiiviste holkki uuteen Oras-nro 116944.
• 2. Karapesän (3) vaihto:
• tyhjennä linja
• merkitse esisäätöarvo muistiin
• poista lukitusmutteri (1)
• paina rungon sivussa olevasta hahlosta näkyvää pidätinrengasta (2) esim. pienellä ruuvitaltalla, vedä samalla karapesä (3) pois
• Työnnä uusi karapesä paikoilleen
• Asenna pidätinrengas paikoilleen esim. ruuvitaltalla työntämällä
• Kierrä lukitusmutteri paikoilleen
• Aseta oikea esisäätöarvo
• Kiristä lukitusmutteri
• Varaosat (tilattavissa erikseen)
• 1. Termostaattiosa (DN 10, 15, 20) – 441010
• Termostaattiosa, rajoitettu (DN 10, 15, 20) – 441110
• 2. Tiivisteholkki – 116944
• 3. Lukitusmutteri – 112124/10
• 4. Karapesä DN 10 1990-1997 – 438592
• DN 15 1984-1997 – 438592
• 5. O-rengas 11.3 x 2.4 – 120893/10
• Pakkauksen leveys (mm): 40,00
• Pakkauksen korkeus (mm): 40,00
• Pakkauksen syvyys (mm): 90,00
